Trappe de visite à un ouvrant sur axes acier galvanisé pour zones piétonnes
Trappe de visite à un ouvrant sur axes acier galvanisé pour zones piétonnes

Trappe de visite à un ouvrant sur axes acier galvanisé pour zones piétonnes

Marque

Loading...

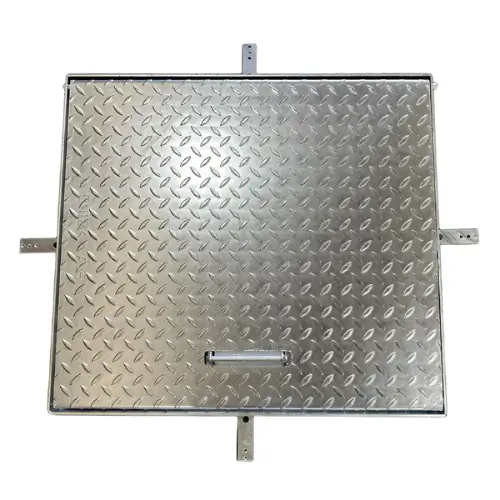

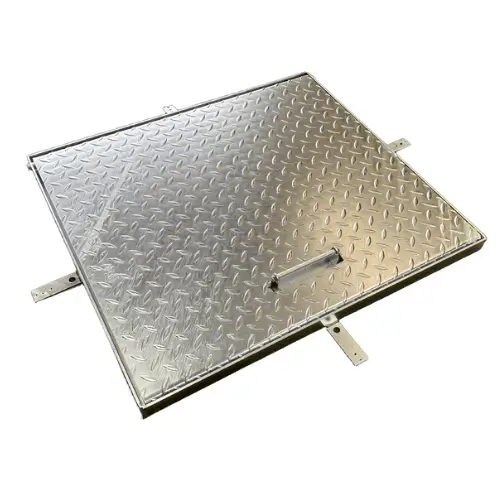

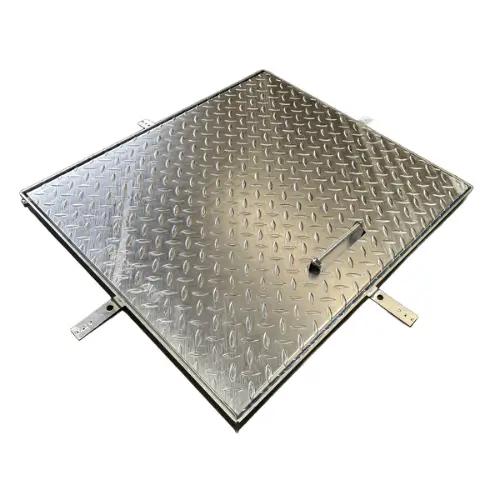

Trappe de visite acier galvanisé de classe A15 – 15kN pour zone exclusivement piétonne. Soit 150kg/m² de surcharge admissible.
  • Permet l’accès aux fosses à compteurs d’eau, aux gaines techniques et aux vide-sanitaires.
  • Protection par galvanisation à chaud
  • Réalisée en tôle acier larmée antidérapante
  • Surcharge admissible : 150kg/m²
Téléchargez gratuitement la fiche technique de cette trappe de visite

la pièce 296,41 HT
355,69 TTC

Disponible sur commande|Livraison sous 6 à 10 jours

Choix des dimensions

Choix des dimensions

  • Côte H extérieure du cadre en mm *

    H extérieure du cadre en mmMin: 350Max: 1100

  • Côte L extérieure du cadre en mm *

    L extérieure du cadre en mmMin: 350Max: 750

  • Coûts *

Loading...

la pièce 296,41 HT
355,69 TTC

Disponible sur commande|Livraison sous 6 à 10 jours

Trappe de visite acier galvanisé de classe A15 – 15kN pour zone exclusivement piétonne. Soit 150kg/m² de surcharge admissible.
  • Permet l’accès aux fosses à compteurs d’eau, aux gaines techniques et aux vide-sanitaires.
  • Protection par galvanisation à chaud
  • Réalisée en tôle acier larmée antidérapante
  • Surcharge admissible : 150kg/m²
Téléchargez gratuitement la fiche technique de cette trappe de visite
Loading...

Caractéristiques de la trappe de visite en acier galvanisé à un ouvrant sur axes + fiche produit :

La trappe de visite en acier galvanisé est à poser au sol. Cette trappe d’accès est une ouverture horizontale est munie d’un ou plusieurs panneaux amovibles. Elle offre la possibilité de réparer les canalisations et aussi d’accéder aux compteurs d’eau. De même les trappes sont destinées à permettre d’effectuer des inspections et des réparations. Selon la norme EN124, il existe plusieurs classe de surcharge admissible pour les trappes d’accès. La classe de surcharge admissible est déterminée en fonction du lieu d’implantation de la trappe.

Descriptif technique de la trappe de visite en acier galvanisé avec ouvrant sur axes :

  • Classe de surcharge admissible : A15 – 15kN conforme à la norme EN124
  • Nos trappes d’accès sont constituées d’un cadre réalisé en cornières acier galvanisé 45 x 45 x 4 munies de pattes (pour scellement ou fixation par vissage).

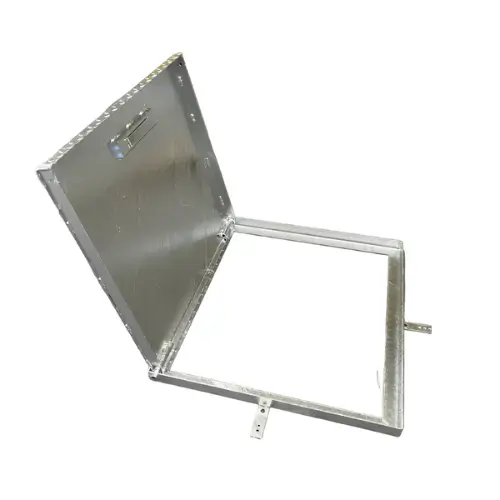

  • Ouvrant sur axes réalisés en tôle à damiers antidérapante épaisseur 3/4.5mm
  • Ouverture par poignée escamotable

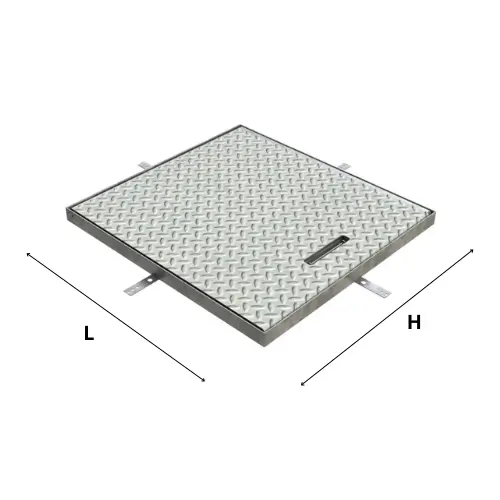

  • Pour obtenir vos dimensions extérieures (H ext. et L ext.), il vous suffit d’ajouter 90 mm à vos dimensions intérieures (H int. et L int.).
    • H ext. = H int. + 90 mm
    • L ext. = L int. + 90 mm

    Par exemple, si la dimension intérieure de votre cadre est de 900 mm, la dimension extérieure sera de 990 mm.

La norme EN124 pour la trappe de visite en acier galvanisé :

La norme EN124 est relative aux dispositifs de couronnement ainsi qu’aux fermetures pour des zones de circulation utilisées par les piétons et les véhicules. Nos trappes de visite acier galvanisé sont en d’autre part concernées par cette norme.

  • Classe A15   : 15 kN charge de contrôle. Zones susceptibles d‘être utilisées exclusivement par des piétons et des cyclistes.
  • Classe B125 : 125 kN charge de contrôle. Zones piétonnes et zones comparables, aires de stationnement et parkings à étages pour voitures.
  • Classe C250 : 250 kN charge de contrôle. Ainsi les dispositifs de couronnement installés dans la zone des caniveaux au bordures longeant les voies de circulation. Les trottoirs qui mesurée à partir de la bordure s‘étend au maximum à 0,5 m côté voie de circulation, et au maximum à 0,2 m côté zone piétonne.
  • Classe D400 : 400 kN charge de contrôle. Notamment pour les voies de circulation, les routes (y compris les rues piétonnes), de même les accotements stabilises et aires de stationnement pour tous types de véhicules routiers.
Afin de vous aider à nous communiquer au mieux les dimensions souhaitées de votre trappe, téléchargez le document de prise de côtes
À noter qu’au cours du transport, nos pattes de scellement sont pliées pour des raisons de sécurité.
Vous souhaitez voir nos trappes pour chambre de tirage télécom ? Cliquez ici

La mise en œuvre de la trappe de visite en acier galvanisé :

Le cadre de la trappe de visite en acier galvanisé est destiné à être posé sur un support béton. Grâce à ses pattes de fixation, il peut être soit :

  • scellé au béton (en ayant préalablement vrillé les pattes à l’aide d’une pince)
  • fixé à l’aide de vis de votre choix : vis de fixation directe dans le béton, cheville à frapper, vis + cheville multi-matériaux

La trappe en acier galvanisé est un produit fabriqué en France :

Cette trappe est conçue et fabriquée en France par MILLON MÉTALLERIE

Poids 30 kg
Côte H en mm

300, 350, 400, 450, 500, 550, 600, 650, 700, 750, 800, 850, 900, 950, 1000, 1050, 1100, 1150, 1200, 1250, 1300, 1350, 1400, 1450, 1500

Côte L en mm

300, 350, 400, 450, 500, 550, 600, 650, 700, 750, 800

Loading...

Caractéristiques de la trappe de visite en acier galvanisé à un ouvrant sur axes + fiche produit :

La trappe de visite en acier galvanisé est à poser au sol. Cette trappe d’accès est une ouverture horizontale est munie d’un ou plusieurs panneaux amovibles. Elle offre la possibilité de réparer les canalisations et aussi d’accéder aux compteurs d’eau. De même les trappes sont destinées à permettre d’effectuer des inspections et des réparations. Selon la norme EN124, il existe plusieurs classe de surcharge admissible pour les trappes d’accès. La classe de surcharge admissible est déterminée en fonction du lieu d’implantation de la trappe.

Descriptif technique de la trappe de visite en acier galvanisé avec ouvrant sur axes :

  • Classe de surcharge admissible : A15 – 15kN conforme à la norme EN124
  • Nos trappes d’accès sont constituées d’un cadre réalisé en cornières acier galvanisé 45 x 45 x 4 munies de pattes (pour scellement ou fixation par vissage).
  • Ouvrant sur axes réalisés en tôle à damiers antidérapante épaisseur 3/4.5mm
  • Ouverture par poignée escamotable
  • Pour obtenir vos dimensions extérieures (H ext. et L ext.), il vous suffit d’ajouter 90 mm à vos dimensions intérieures (H int. et L int.).
    • H ext. = H int. + 90 mm
    • L ext. = L int. + 90 mm

    Par exemple, si la dimension intérieure de votre cadre est de 900 mm, la dimension extérieure sera de 990 mm.

La norme EN124 pour la trappe de visite en acier galvanisé :

La norme EN124 est relative aux dispositifs de couronnement ainsi qu’aux fermetures pour des zones de circulation utilisées par les piétons et les véhicules. Nos trappes de visite acier galvanisé sont en d’autre part concernées par cette norme.

  • Classe A15   : 15 kN charge de contrôle. Zones susceptibles d‘être utilisées exclusivement par des piétons et des cyclistes.
  • Classe B125 : 125 kN charge de contrôle. Zones piétonnes et zones comparables, aires de stationnement et parkings à étages pour voitures.
  • Classe C250 : 250 kN charge de contrôle. Ainsi les dispositifs de couronnement installés dans la zone des caniveaux au bordures longeant les voies de circulation. Les trottoirs qui mesurée à partir de la bordure s‘étend au maximum à 0,5 m côté voie de circulation, et au maximum à 0,2 m côté zone piétonne.
  • Classe D400 : 400 kN charge de contrôle. Notamment pour les voies de circulation, les routes (y compris les rues piétonnes), de même les accotements stabilises et aires de stationnement pour tous types de véhicules routiers.
Afin de vous aider à nous communiquer au mieux les dimensions souhaitées de votre trappe, téléchargez le document de prise de côtes
À noter qu’au cours du transport, nos pattes de scellement sont pliées pour des raisons de sécurité.
Vous souhaitez voir nos trappes pour chambre de tirage télécom ? Cliquez ici

La mise en œuvre de la trappe de visite en acier galvanisé :

Le cadre de la trappe de visite en acier galvanisé est destiné à être posé sur un support béton. Grâce à ses pattes de fixation, il peut être soit :

  • scellé au béton (en ayant préalablement vrillé les pattes à l’aide d’une pince)
  • fixé à l’aide de vis de votre choix : vis de fixation directe dans le béton, cheville à frapper, vis + cheville multi-matériaux

La trappe en acier galvanisé est un produit fabriqué en France :

Cette trappe est conçue et fabriquée en France par MILLON MÉTALLERIE

Poids 30 kg
Côte H en mm

300, 350, 400, 450, 500, 550, 600, 650, 700, 750, 800, 850, 900, 950, 1000, 1050, 1100, 1150, 1200, 1250, 1300, 1350, 1400, 1450, 1500

Côte L en mm

300, 350, 400, 450, 500, 550, 600, 650, 700, 750, 800
